金属板材矫平机终极指南：类型、技术和最佳实践

钣金矫平简介

钣金矫平 是消除金属板材内应力和物理变形以产生精密制造所需的完美平坦表面的工业过程。 这一过程至关重要，因为原始金属卷材通常会保留其弯曲形状的“记忆”，如果没有适当平整，可能会在激光切割或数控加工过程中导致翘曲或“回弹”。

当金属在轧机中轧制成卷时，会产生一种称为卷组的缺陷。当材料展开时，它自然想要恢复到其弯曲状态。此外，热轧或不均匀冷却等热处理过程会引入纵向和横向应力。矫平机通过对金属进行一系列受控的交替弯曲来解决这些问题。当材料穿过滚筒时，这些弯曲的强度会降低，从而有效地将分子“按摩”回中性、平坦的状态。

平整的必要性不仅仅是为了美观。在自动化生产线中，不完全平整的板材可能会撞到激光切割头或导致机器人焊接单元失准。通过将高质量矫平集成到工作流程中，制造商可以显着减少下游错误和材料浪费。

内应力对制造的影响

内应力通常是肉眼看不见的，但在二次加工过程中会变得明显。

1. 激光和等离子切割： 当对受应力的板材施加热量时，材料可能会弹出或翘曲，可能会损坏昂贵的切割头。

2. 弯曲和成型： 残余应力导致弯曲角度不一致，无法实现高精度公差。

3. 焊接完整性： 在焊接过程中，受力板可能会发生位移，从而导致结构缺陷并需要进行成本高昂的返工。

不同类型矫平机的比较

金属板材矫直机的主要类型包括辊式矫直机、精密矫直机、张力矫直机和液压静态矫直机，每种矫直机的区别在于其辊子配置和可加工的材料厚度。 选择正确的类型完全取决于具体的材料特性和最终产品所需的平整度水平。

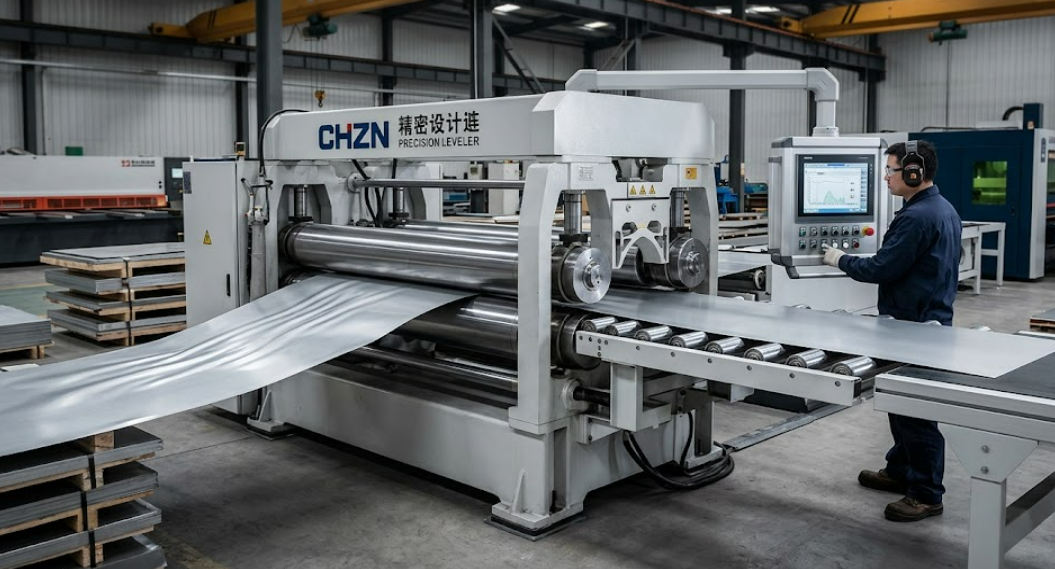

辊式矫直机在工业环境中最常见。它们由两排滚轮（上一组和下一组）组成，这些滚轮彼此偏移。材料在这些辊之间通过，这些辊被调节以施加特定的压力。精密矫直机更进一步，使用更多数量的由支撑辊支撑的小直径辊。这种配置可以实现更精细的控制，使其成为需要“保持平整”质量的薄材料或零件的理想选择。

相比之下，张力矫直结合了机械弯曲和纵向拉伸。这通常用于极薄规格的高速线圈加工线。通过将材料拉伸到超过屈服点，同时在小辊上弯曲，张力矫直机甚至可以消除标准辊式矫直机可能错过的最顽固的边缘波浪和中心弯曲。

校平机类别对照表

专业整平解决方案

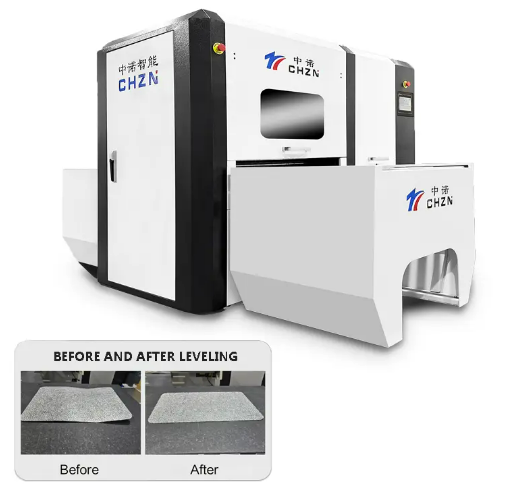

1. 零件矫平机： 专为已切割的单个扁平零件而设计。它们具有高密度的滚轮，以确保热切割后零件保持平整。

2. 高产矫直机： 专为高强度钢 (HSS) 设计，需要更大的力才能到达塑性变形区。

3. 集群矫直机： 利用独特的滚筒布置来有效处理不均匀的材料宽度。

选择矫平机时要考虑的因素

在选择矫平机时，制造商必须评估材料的屈服强度、最大和最小板材厚度、工件的宽度以及所需的生产速度，以确保设备能够达到所需的平整度。 如果机器的容量与材料的物理特性不匹配，将会导致流平不充分或机器滚筒过早磨损。

最关键的因素是材料的屈服强度。高强度材料需要更小的滚轮直径和更近的滚轮间距以实现必要的塑性变形。如果为低碳钢设计的机器用于高强度铝或不锈钢，则辊可能会偏转，导致板材尽管多次通过，但仍呈“波浪状”。此外，滚轮的数量也起着重要作用；一般来说，滚轮的数量越多（例如19或21个），平整度的质量就越高。

生产环境也决定了选择。加工不同零件的加工车间需要一台具有易于使用的控制装置和快速更换滚筒的多功能机器。相比之下，专用生产线可能会优先考虑高速自动化以及与开卷机和采煤机的集成。自动间隙设置和材料数据库等自动化功能可以大大减少设置时间和对高技能操作员的需求。

关键选择清单

1. 材料屈服强度： 确定机器必须处理的最大兆帕 (MPa)。

2. 滚筒直径和节距： 较小的滚筒更适合薄材料；厚板需要更大的滚筒。

3. 机架刚性： 确保机架能够承受调平所需的巨大压力而不会弯曲。

4. 易于清洁： 由于金属垢和污垢会损坏板材表面，因此打开机器进行滚筒清洁的能力至关重要。

钣金矫平技术的进步

现代调平技术已转向“智能调平”，利用人工智能辅助控制系统、高精度液压间隙控制和实时材料传感器来实现调平过程自动化并消除人为错误。 这些进步使机器能够自动检测传入材料的形状缺陷并在几毫秒内调整辊位置。

最重大的突破之一是“电子调平助手”的开发。该软件允许操作员输入材料类型、厚度和屈服强度，之后机器会自动计算最佳的辊间隙。到 2026 年，许多高端系统现在都采用扫描技术，可在板材进入机器时创建 3D 地图，向滚筒提供反馈，以在特定区域施加或多或少的压力，以纠正边缘波或中心弯曲等局部变形。

在许多应用中，液压调节系统也取代了老式的机械螺旋千斤顶。液压系统提供更快的响应时间，并可以提供“过载保护”。如果意外地将一块太厚或太硬的材料送入机器，液压系统可以立即释放压力，以防止对滚筒或驱动系统造成灾难性损坏。

现代矫平机的创新功能

1. 先进的间隙控制： 即使在负载波动的情况下，使用液压执行器也能保持上辊和下辊之间的精确间隙。

2. 用户界面 (HMI) 集成： 触摸屏界面可存储数千种材料“配方”以进行即时设置。

3. 状态监测： 跟踪滚筒温度、振动和润滑水平的传感器，以预测维护需求。

4. 能量回收系统： 现代驱动系统可以在减速阶段捕获能量，从而提高工厂的整体效率。

矫平机的维护和保养

维护金属板材矫平机需要严格的辊清洁、轴承润滑和结构检查计划，以防止材料污染并确保一致的平整度结果。 由于整平涉及高压和金属与金属的接触，因此辊上的任何碎片都会压花到后续加工的每张板材中，从而导致表面质量问题。

滚筒是机器的心脏。应每天检查它们是否有“粘连”迹象，即粘附在滚筒表面上的小金属颗粒或水垢。使用专门的清洁刷或自动清洁循环至关重要，尤其是在不同类型的材料之间切换时，例如从碳钢更换为不锈钢。如果滚轮出现伤痕或磨损，则必须重新研磨或更换以保持机器的精度。

润滑是维护的第二个支柱。支撑滚轮和主传动轴承在极端负载下运行。使用正确的高压润滑脂并确保自动润滑系统正常运行可以防止过热和机械故障。最后，每季度检查一次机器的校准，确保控制面板上的数字读数准确反映滚筒之间的物理间隙。

建议的维护计划

长寿的最佳实践

1. 材料清洁度： 始终确保所供给的材料没有重锈或大渣颗粒。

2. 正确装载： 切勿超过机器的额定屈服强度或厚度能力。

3. 操作员培训： 确保员工了解如何解释“平整度”并调整机器而不会对部件造成过大的压力。
